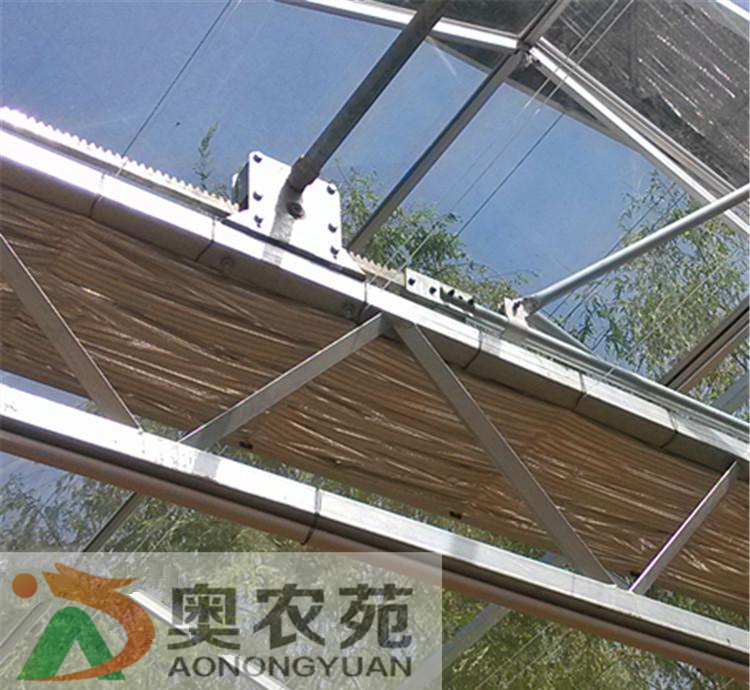

是利用具有一定遮光率的材料將多余的光照進行遮擋，或者利用保溫材料使溫室內部形成局部的封閉空間，起到調節光照、降溫或保溫的作用。該外遮陽系統采用A型齒輪齒條傳動，其優點是傳動平穩可靠、傳動精度高。具體方案設計如下： 一、系統原理 A型齒輪齒條外遮陽系統主要由減速電機、驅動軸、齒輪齒條總成、支撐滾輪、推拉桿、幕布驅動邊、幕布等部件組成。其傳動原理是驅動軸與減速電機、齒輪相連，當減速電機輸出軸轉動時，驅動軸帶動齒輪轉動。齒輪的轉動帶動了齒條的行走，推拉桿由支撐滾輪支撐并與齒條相連，當減速電機往復轉動時，可帶動推拉桿實現往復運動。當遮陽幕一端固定在梁柱處，另一端固定在與推拉桿相連的驅動邊型材上時，就可實現遮陽幕的展開、收攏動作。 二、系統基本描述 1）系統組成 連棟溫室外遮陽拉幕系統（A型驅動）詳解 ⒈減速電機；⒉聯軸器；⒊A型齒輪座；⒋齒條；⒌焊合接頭；⒍拉幕齒條-推桿接頭；6a.彈性圓柱銷；6b.螺栓；⒎A型齒輪座墊片；7a.螺栓；⒏鍍鋅驅動軸；⒐推桿；⒑推桿-導桿連接卡；⒒支撐滾輪；11a.六角頭自鉆自攻釘；11b.螺栓；⒓驅動邊鋁型材；⒔卡簧；⒕外遮陽幕。 2）電機技術性能： 行程：4m。 運行速度：1.19m/min。 單程運行時間：3.12min。 電源380V，三相，50Hz。 電機功率：0.55kw。 電機輸出轉速：9R/min。 電機輸出功率：400NM。 3）傳動機構： 采用齒條傳動機構（A型齒輪），通過減速電機與之聯結的傳動軸輸出動力。驅動軸采用φ42×3.0鋼管，中部與電機相連，其余部分齒條均布相連，間距3.2m；傳動桿（φ32×2.0熱鍍鋅圓管）和推幕桿采用扣件連接，橫向布置，拉動幕面開合。 4）技術參數： 外遮陽高度：約5.50m 傳動類型：A型齒輪齒條傳動，沿開間方向傳動。 外遮陽網：外遮陽幕布一般采用國產優質的圓絲遮陽網，遮陽率75％，該遮陽網結合國內用戶的實際需求而設計的一款更經濟實用的產品，所有原材料均從國外進口，冬天，幕布還能減少溫室向外的熱量輻射，能防止暴雨、冰雹、落物對溫室建筑及植物的侵害，能將溫室霜害限制在低限度。該遮陽保溫幕布它能在使用許多年之后仍保持清潔、有效。材料內添加的紫外線穩定劑對溫室內常用的化學物質都有抵抗作用，實際使用壽命在5年以上，廠家提供5年的質量保證。 幕線：托、壓幕線均為黑色ф2.2mm聚酯線，抗拉強度195kgf，托幕線間距為0.5m，壓幕線間距為1.0米。托、壓幕線采用黑色聚脂幕線，具有優異的防紫外線抗老化性能。 溫室大棚外遮陽拉幕系統安裝 外遮陽系統主要由以下組成：外遮陽骨架、電動減速機、外遮陽幕布、托幕線、壓幕線、傳動軸、拉幕齒輪齒條、齒條推拉桿、支撐滾輪、驅動邊鋁合金型材、定位卡簧、配重板以及相應連接附件等 方法/步驟首先把鋼筋立柱固定在場地上面，焊接好各個骨架的鏈接，搭建骨架結構； 2其次在骨架的頂部，高出屋脊0.5米安裝外遮陽幕，用螺絲或者繩索方式緊緊系牢，遮蔭材料采用透氣型遮蔭幕； 3再次安裝驅動系統，驅動采用齒輪齒條驅動系統，固定在轉動系統上面。根據外遮陽系統大小，確定安裝特殊導軌的位置； 4將事先裝配好的驅動電機固定在傳動軸中，將驅動電機傳動軸整體固定在端座中。 注意事項 驅動系統控制箱應有防水措施，過流保護功能 外遮陽幕布表面無破損，劃傷、污損ANF-2 |
|
|
|
